B180 Kombiinstrument defekt wie ist die Steckerbelegung

[PowerDiesel]

Hallo zusammen,

mein Kobiinstrument ist von heute auf morgen ausgefallen.
Alle Sicherungen sind in Ordnung - alle einzeln überprüft.
Könnte mir jemand sagen an welchen Pin wieveil Volt sein sollte, um zu prüfen ob Strom überhaupt ankommt.
Oder einen Link wo das gezeigt wird.

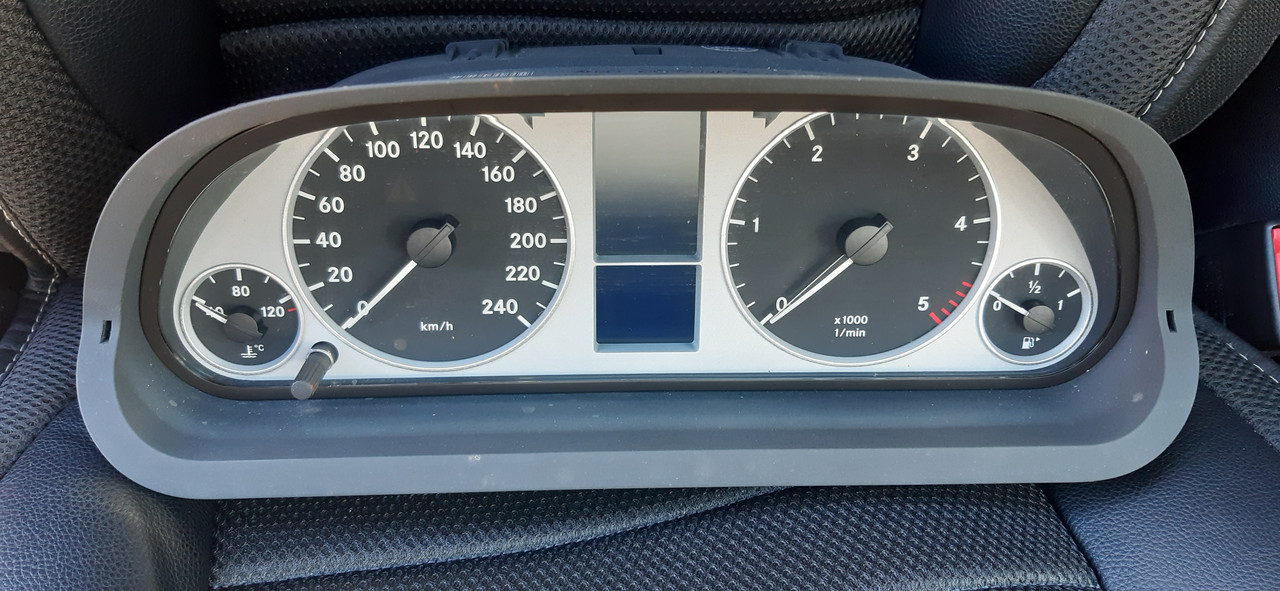

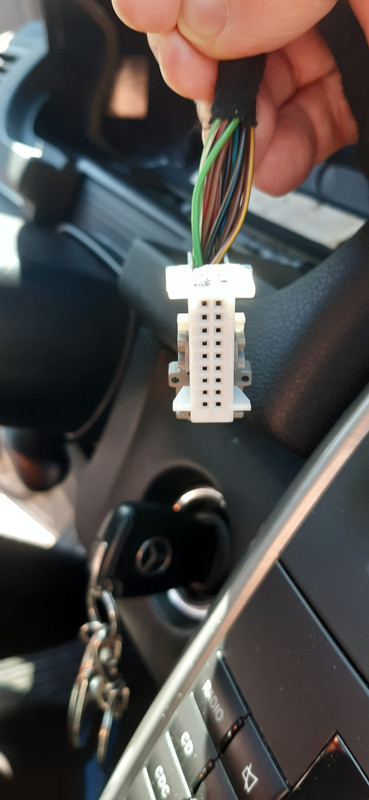

Hier Fotos von Kombiinstrument + Stecker.


https://i.postimg.cc/HxdHbG6H/20250510-131716.jpghttps://i.postimg.cc/0NCDP1tX/20250510-131615.jpg



[coca-light]

Servus,

hier kannst Du nachschauen…


Gruß



[PowerDiesel]

Vielen Dank für deine Antwort.
Der Stecker hat 18 PINs - und auf welchen Pins ist wieviel Volt. -> nicht die Sicherungen



[Stin]

Hallo
wen du den Schaltplan nicht lesen kannst wird das mit dem Durchmessen auch nicht klappen
Gruß



[coca-light]

Hallo zusammen,

mein Kobiinstrument ist von heute auf morgen ausgefallen.
Alle Sicherungen sind in Ordnung - alle einzeln überprüft.
Könnte mir jemand sagen an welchen Pin wieveil Volt sein sollte, um zu prüfen ob Strom überhaupt ankommt.

Im Schaltplan steht’s - einfach lesen:

Betriebsspannung kommt an:
PIN 5 > Klemme 30 / 12V (Dauer+)
PIN 6 > Klemme 15 / 12V (geschaltet)

Masse kommt an:
PIN 2 > Klemme 31

Andere PINs sind CAN, 58d, Tankgeber, Temperaturfühler …
…und der Rest ist NC (NOT CONNECTED)


Gruß



[PowerDiesel]

Hallo Coca-light,

vielen Dank für die Beschreibung. Mit dem Schaltplan komme ich nicht zurecht(Hobbyschrauber),
deshalb habe ich nach der Belegung gefragt.
Kannst du mir noch sagen wo die Pins 5/6 und 2 liegen dazu habe ich den Stecker beschriftet.
Ich hoffe ich habe eine passende Version angelgt.
Vielen Dank für deine Hilfe

Gruß



[coca-light]

Schau mal genau auf Deinen Stecker / Kupplung…

Es gibt normalerweise immer eine „1“ und beim 18-poligen eine „9“, „10“ und „18“, damit man die Zählrichtung weiß.

Das Bild ist zu unscharf, als dass man es erkennen könnte.



[PowerDiesel]

Betriebsspannung kommt an:
PIN 5 > Klemme 30 / 12V (Dauer+)
PIN 6 > Klemme 15 / 12V (geschaltet)

Masse kommt an:
PIN 2 > Klemme 31

wie jetzt, oben schreibst du dass alles im Schaltplan steht. und welcher PIN ist es jetzt.
5 oder 6 oder 2 oder 9 oder 10 oder 18 alle sind da - und das Bild hat eine super Auflösung.
Willst du sagen du kannst die Zahlen nicht lesen oder wie oder was ?!



[coca-light]

Nicht Deine eingefügten Zahlen,..,

Es geht um die Ziffern im Spritzguss vom Stecker-Kunststoff



[coca-light]

Wenn Du auf dem Steckergehäuse die Ziffern nicht findest, dann orientiere Dich nach den Adernfarben und dem Adernquerschnitt im Schaltplan.

i.d.R. gibt es keine doppelten Farben.

PIN 5 = rot/weiß bzw. RDWH (0.75 mm²)
PIN 6 > schwarz/braun bzw. BKBN (0.75 mm²)
PIN 2 = braun bzw. BN (0.75 mm²)

Die englischen Farbkürzel im Schaltplan sind z.B.:

RDWH = red/white = rot/weiß

usw.



[PowerDiesel]

Hallo Coca-light,

ok, jetzt verstanden so geht es auch.

Vielen Dank für deine Geduld und Hilfe

Wünsch dir noch ein schönes Wochenende

Gruß



[coca-light]

Du schaffst das

Gruß
